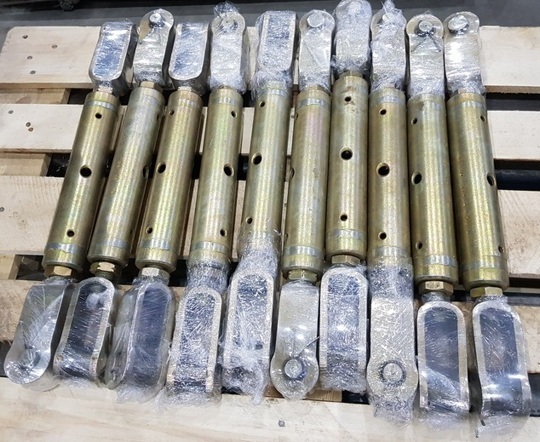

Талреп 20,0 ВВ-ЗС (М56) ГОСТ 9690-71; Талреп 200-ЗС-ВВ (М56) ОСТ 5.2314-71

Используются для натяжения тросов и цепей.

Тип талрепа: ЗС - с закрытой сварной муфтой;

Исполнение: ВВ (Вилка-вилка);

Резьба талрепа: М56;

Доп. нагрузка, т: 20,00;

Ход талрепа, мм: 308;

L, мм: 1247;

L1, мм: 939;

Вес, кг: 55,3

Типы талрепов по ГОСТ 9690-71, ОСТ5.2314-79

1. ОШ - с открытой штампованной муфтой;
2. ОС - с открытой сварной муфтой;
3. ЗС - с закрытой сварной муфтой.

Характеристики талрепов :

Талрепы по ГОСТ 9690-71 и ОСТ5.2314-79 в основном применяются в судовых устройствах кораблей, судов и плавучих средств. Так же талрепы широко используются в областях, где требуется натягивание и регулирование проводов, распорок, каната, тросов (строительство мостов, зданий).
        Талрепы состоят из пары винтов, которые снабжены противоположной резьбой с вилками (крюками, кольцами) на внешних концах. В корпус с металлическими втулками на концах вкручиваются винты. При вращении корпуса происходит раздвижение или сдвижение винтов.

Талрепы типа ОШ изготавливаются из углеродистых и маломагнитных сталей в 6 исполнениях:

• ВВ – с двумя вилками;
• ВУ – с вилкой и ушком;
• УУ – с двумя ушками;
• ГГ – с двумя гаками;
• ВГ – с вилкой и гаком;
• ГУ – с гаком и ушком.

Талрепы типа ОС изготавливаются из углеродистых и маломагнитных сталей в трех исполнениях:

• ВВ – с двумя вилками;
• ВУ – с вилкой и ушком;
• УУ – с двумя ушками.

Талрепы типа ЗС изготавливаются из углеродистых сталей в двух исполнениях:

• ВГ – с вилкой и гаком;
• ВВ – с двумя вилками.

Углеродистая сталь применяется  полуспокойной и спокойной плавки.

Важно:

> Детали талрепов имеют защитное покрытие по ОСТ5.9048-71.

> Все трущиеся поверхности деталей покрыты графитной смазкой по ГОСТ 3333-55.

> Средний срок службы до списания – 15 лет.

Согласно ОСТ5.2314-79  талрепы должны иметь гайки для фиксации положения вилок (ушек, гаков).

Талрепы  используются только вдоль оси, для линейного усилия натяжки. Талрепы по ГОСТу И ОСТу ни в коем случае не используются при подъеме грузов! Нужно обязательно следить за исключением перегрузок!

Не допускается наличие свободных витков резьбы у муфт нагруженного талрепа. На муфте каждого  должна быть нанесена маркировка, содержащая: товарный знак предприятия изготовителя, допускаемая нагрузка (кН),  литера – «М» для талрепов из маломагнитных сталей, месяц и год испытаний, Заводской номер, обозначение.
